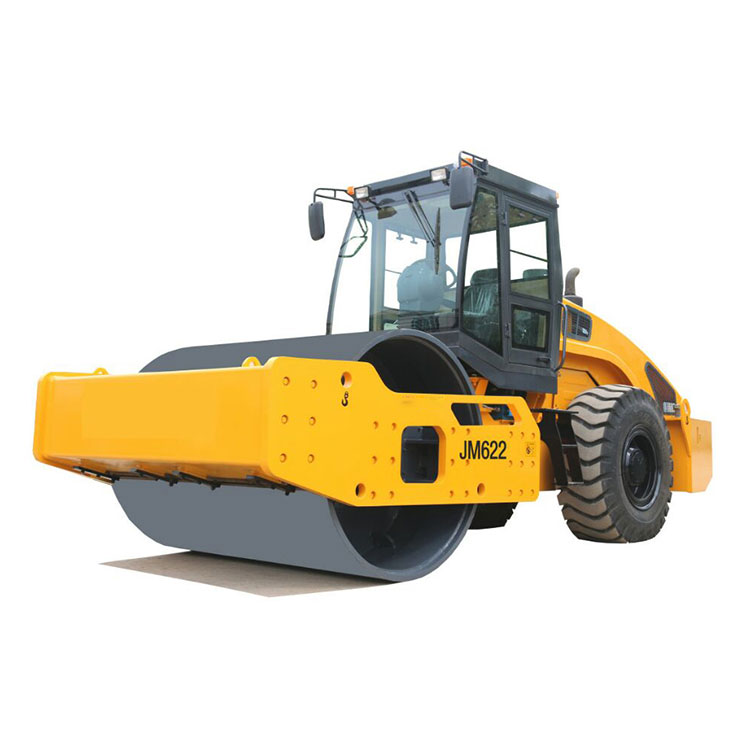

Die hochwertige 20-Tonnen-Straßenwalze von Quan Yu, eine robuste, selbstfahrende Vibrations-Straßenwalze, die in der Lage ist, verschiedene Bodenschichten und Gesteinsfüllungen effektiv zu verdichten, ist in der gesamten Branche führend in Bezug auf Verdichtungsleistung, Fahrleistung, Manövrierfähigkeit, Zuverlässigkeit und Wartungsfreundlichkeit usw. Und ist die ideale Wahl für den Bau hochwertiger Autobahnen, Flughäfen, Häfen, Eisenbahnen, Dämme und Industriestandorte.
Die Rollenstruktur umfasst eine glatte Rolle, eine Rillenrolle und eine Schaffußrolle. Leichtes Walzen ist die häufigste Anwendung und wird hauptsächlich zur Verdichtung von Straßenoberflächenschichten verwendet. Mithilfe einer mechanischen oder hydraulischen Kraftübertragung kann die Kraft konzentriert werden, um hervorstehende Teile zu verdichten, und zwar mit hoher Verdichtungsglätte, geeignet für die Verdichtung von Asphaltbelägen.
SPEZIFIKATIONEN DER STRASSENWALZE SDLG RS8200 Mechanische Vibrations-Straßenwalze mit einer Trommel |
|||
GESAMTABMESSUNGEN |
|||
Abmessungen |
6370x2320x3185mm |
Breite des Vibrationsrades |
2150 mm |
Durchmesser des Vibrationsrades |
1600 mm |
Radprofil |
1535 mm |
Radstand |
3441 mm |
Mindestbodenfreiheit |
407 mm |
Min. Wenderadius |
6600 mm |
Verdichtungsbreite |
2150 mm |
Theoretische Steigfähigkeit |
30 % |
Lenkwinkel |
35° |
GESAMTPARAMETER |
|||
Gesamtarbeitsgewicht |
20000 kg |
Gewichtsverteilung Vorderrad |
10000 kg |
Gewichtsverteilung Hinterrad |
10000 kg |
Nennamplitude (hoch/niedrig) |
2,0/1,0 mm |
Vibrationsfrequenz |
28/35Hz |
Erregende Kraft (hoch/niedrig) |
360/280 kN |
Statische lineare Belastung |
455N/cm |
-- |
-- |
MOTOR |
|||
Modell |
WEICHAI WP6G175E201 |
Typ |
Inline, wassergekühlt, Viertakt, Direkteinspritzung |
Nennleistung/Geschwindigkeit |
129 kW/2000 U/min |
Hubraum |
6,75 l |
Zylinderbohrung/Hub |
105/130 mm |
maximaler Drehmoment |
680 Nm |
Abgasnorm |
Euro2 |
Min. Kraftstoffverbrauchsverhältnis |
≤215g/kWh |
ÜBERTRAGUNGSSYSTEM |
|||
Kupplungstyp |
Einscheiben-Trockenkupplung |
Übertragungsart |
Feste Wellen-Lastschaltung |
Getriebe |
vorwärts 2 rückwärts 3 |
Geschwindigkeit im Vorwärts-/Rückwärtsgang I |
0-2,5 km/h |
Geschwindigkeit im Vorwärts-/Rückwärtsgang II |
0-4,9 km/h |
Geschwindigkeit im Vorwärtsgang III |
0-11,7 km/h |
BREMSSYSTEM |
|||
Betriebsbremstyp |
Luft über hydraulische Scheibenbremse |
Feststellbremstyp |
Manuelle Trommelbremse |
STEUERSYSTEM |
|||
Typ |
vollhydraulische Knicklenkung |
Systemdruck |
16 MPa |
Schwenkwinkel |
±35° |
-- |
-- |
VIBRATIONSSYSTEM |
|||
Typ |
Schließen Sie das System |
Systemdruck |
35 MPa |
FÜLLKAPAZITÄT |
|||
Kraftstoff |
270L |
Hydraulisches Öl |
125L |
Motor |
16L |
Übertragung |
25L |
Antriebsachse (Hauptantrieb und Untersetzungsgetriebe) |
16L+2x5L |
Bremssystem |
2L |
OPTIONEN |
|||
Tatze |
Optional |
-- |
-- |
Verpackung |
Nude Pack. Die Verpackung der Ware muss der Exportstandardverpackung des Herstellers entsprechen und für den Ferntransport auf dem See- und Binnenland geeignet sein. Der Verkäufer wird entsprechend den besonderen Bedürfnissen der Ware Maßnahmen gegen Feuchtigkeit, Stöße und Rost ergreifen. |
||
Der Hersteller behält sich das Recht auf technische Änderungen/Änderungen zur besseren Verbesserung ohne vorherige Ankündigung vor |
Vollständig geschlossene Kabine: Die vollständig geschlossene Kabine ist ergonomisch optimiert, geräumig und hell, verfügt über ein breites Sichtfeld und eine gute Dichtleistung, sodass eine komfortable Fahrumgebung gewährleistet ist.
Elektrisches System: Das elektrische System mit integrierter Steuerung erleichtert die Inspektion und Wartung. Das Stepping-Instrumentenkombi gewährleistet eine hohe Mensch-Maschine-Interaktion und eine Echtzeitüberwachung des Maschinenbetriebsstatus.
Motorhaube: Der für die Motorhaube vorgesehene elektrisch gesteuerte Linearantrieb ermöglicht das Öffnen der Motorhaube in einem großen Winkel mit nur einem Knopfdruck, und die Wartungsteile sind rational angeordnet, um Wartung und Service zu erleichtern.
Motor: Der für dieses Modell verwendete Weichai-Deutz-Motor zeichnet sich durch starke Leistung, einen um etwa 18 % niedrigeren Kraftstoffverbrauch als zuvor und eine gute Zuverlässigkeit aus und ist mit der Startanreicherungsfunktion ausgestattet.
Verstärkte Antriebsachse: Die verstärkte Antriebsachse des neuen SDLG-Designs zeichnet sich durch große Tragfähigkeit und hohe Zuverlässigkeit aus.
Mechanisches Vorgelegegetriebe: Das Synchrongetriebe mit drei Vorwärtsgängen und zwei Rückwärtsgängen verfügt über eine Neutralstart- und Rückwärtswarnfunktion und ermöglicht so einen stabilen und komfortablen Gangwechsel.
Vibrationspumpe, Vibrationsmotor: Die eingesetzte PERMCO-Vibrationspumpe und der Vibrationsmotor sorgen für stabile Qualität und zuverlässige Leistung.
Rahmen: Der Rahmen ist aus hochwertigen Blechen geschweißt und zeichnet sich durch eine vernünftige Struktur, eine gleichmäßig verteilte Last und eine hohe Tragfähigkeit aus.
Gelenkverbindung des Vorder- und Hinterrahmens: Der Vorderrahmen ist über ein Kugellager mit dem Hinterrahmen verbunden, was eine einfache Demontage und Montage sowie wartungsfreie und zuverlässige Leistung gewährleistet.
Erregermechanismus: Der von SDLG patentierte Erregermechanismus sorgt für eine hohe Gleichmäßigkeit von Amplitude und Frequenz auf beiden Seiten der Vibrationstrommel und eine gute Verdichtungswirkung; Das international bekannte Vibrationslager bietet große Tragfähigkeit, gute Stabilität und Zuverlässigkeit.
Heizkörper: Die Heizkörper sind in einer Reihe angeordnet, um eine gute Wärmeabstrahlung zu gewährleisten, und der Dichtungsabstandshalter dient dazu, den kühlen Raum vom heißen Raum zu trennen und so die Kühleffizienz zu verbessern.
Ratschengesteuerter Handgashebel: Der ratschengesteuerte Handgashebel ist im Lieferumfang enthalten und ermöglicht es, eine konstante Geschwindigkeit für den Vibrationsbetrieb einzustellen, die Leistung der Vibrationspumpe perfekt anzupassen und so den Verdichtungseffekt zu verbessern.
OTR-Reifen sind optional erhältlich und die Pad-Füße werden nachgerüstet, um den vielfältigen Kundenbedürfnissen gerecht zu werden.
